ショートサーキットについて
通常、大きなフードを被せるとフードに当たった排気がフード内を逆流し、吸気に混入する「ショートサーキット」と呼ばれる現象が起き、熱交換効率が著しく低下し、故障の原因にもなります。

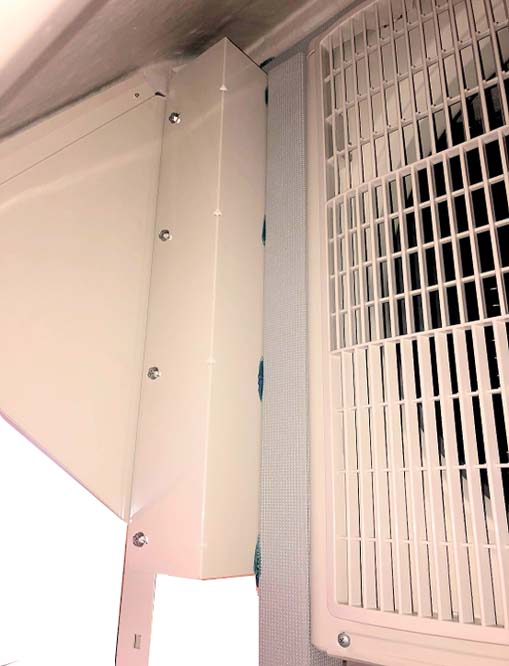

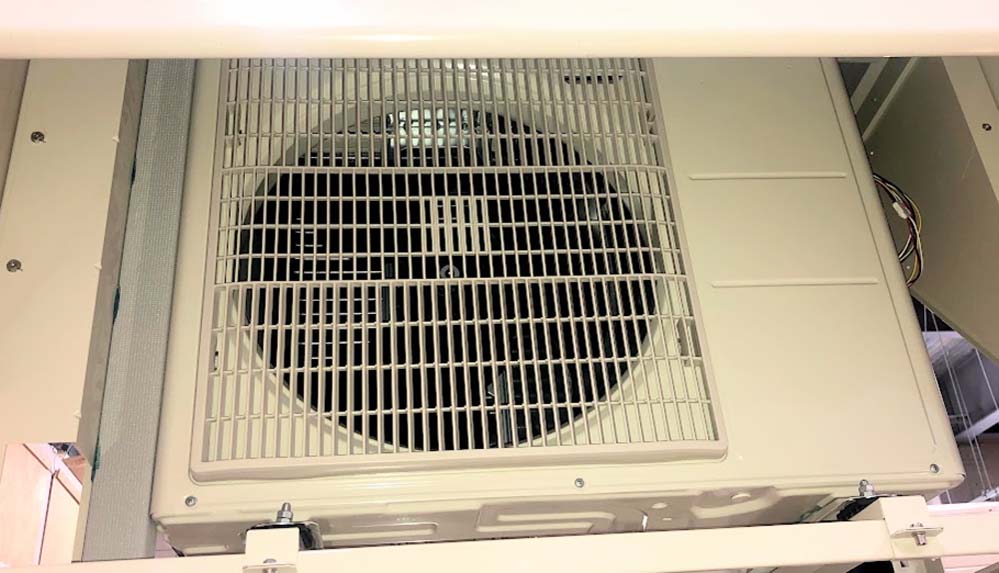

アイスノー・ガードはフード内部にショートサーキット防止材を取り付けることにより、排気の逆流を防ぐ構造になっています。

はじめに

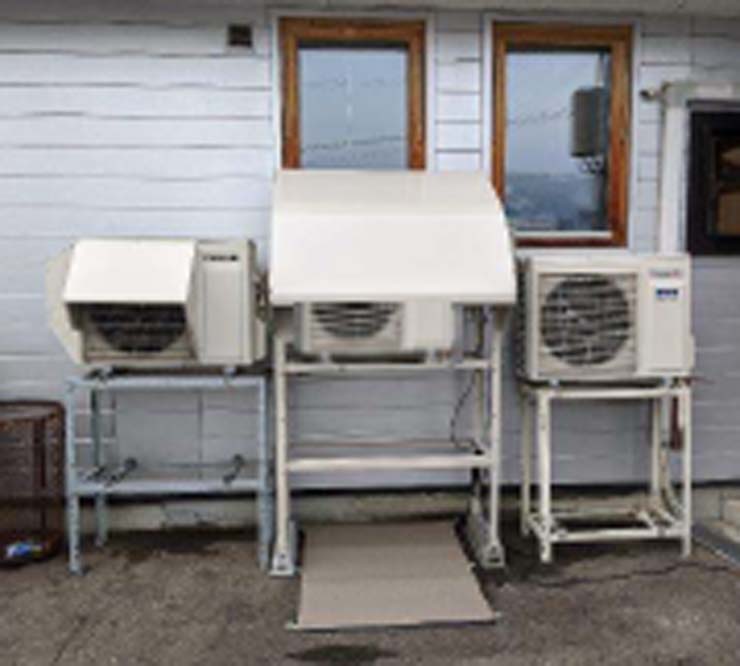

 近年、エアコンの性能向上により、夏季のみならず冬季も含め、エアコンを通年利用される方が増加してまいりました。

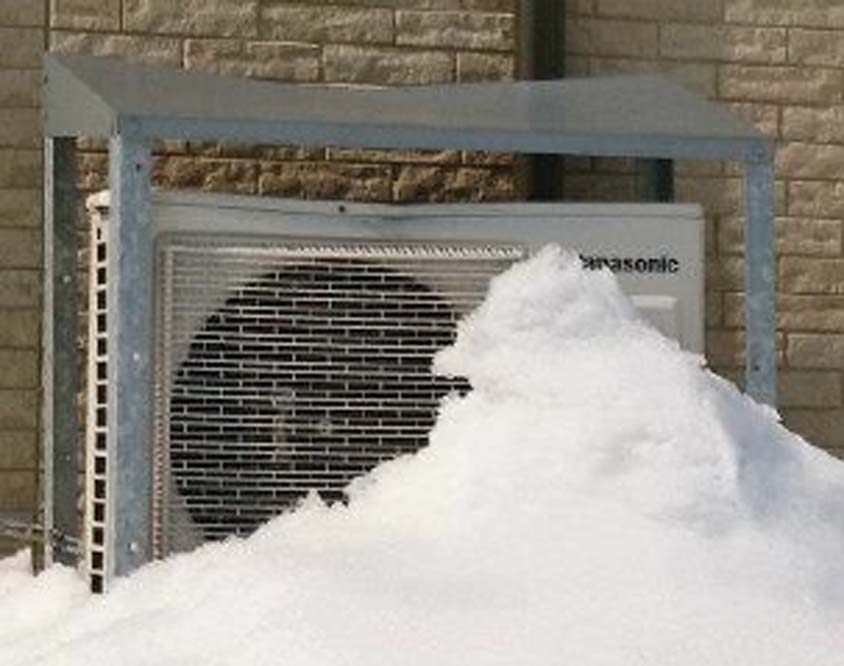

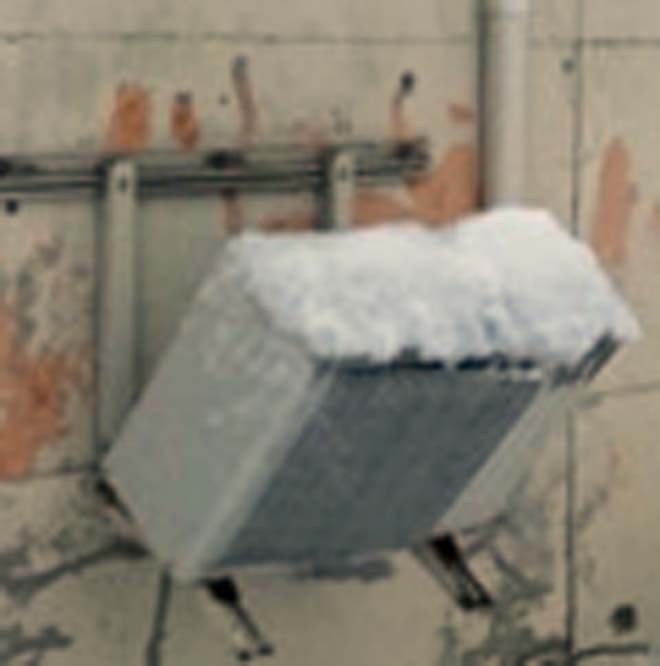

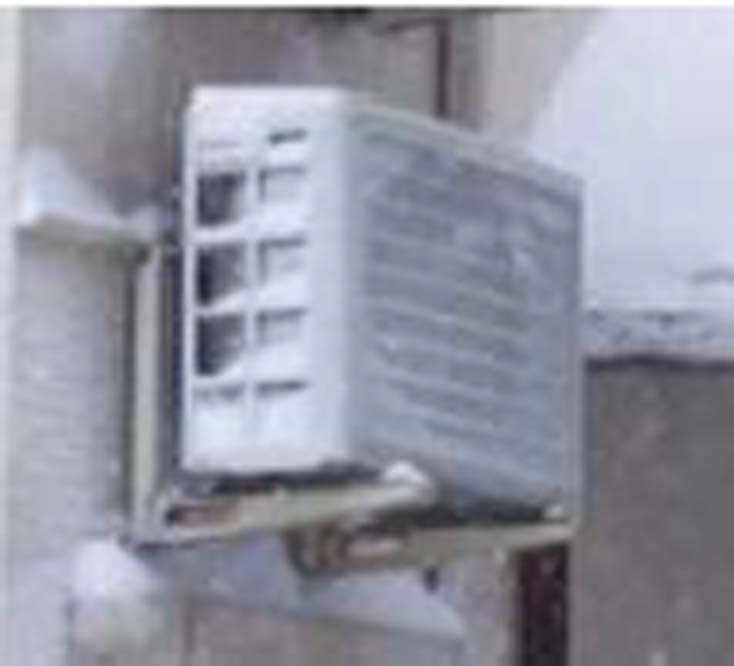

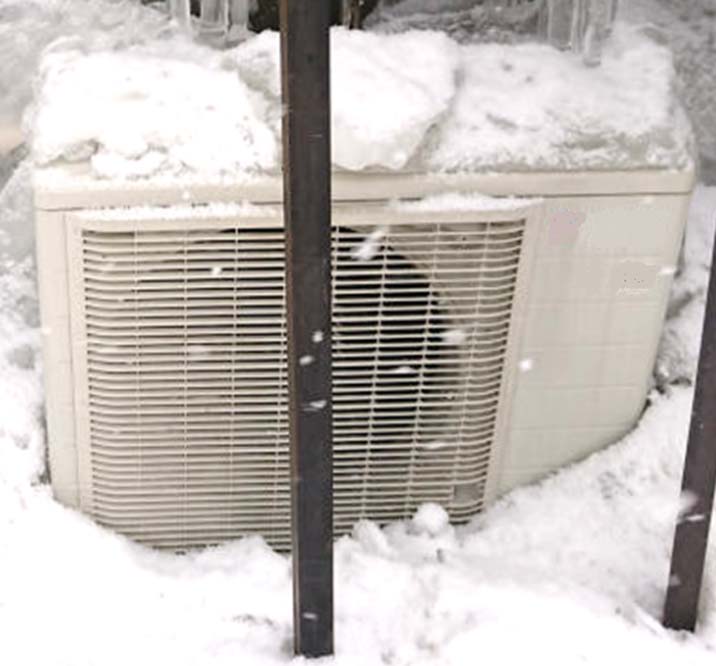

 その一方で、降雪寒冷地で暖房機能を使用する場合、積雪や凍結によってエアコン室外機の通気性が悪化し、室外機本来の熱交換性能が発揮できない場合や、屋根から落下する雪庇(せっぴ)や氷柱(つらら)によって室外機が破損する場合がございます。また、これらの問題を防ぐために設置場所が限定されるなど、エアコンの暖房使用を妨げる地域特有の課題があります。

 これらの課題に対し、降雪寒冷地の生活を良く知る弊社は、長年培ってきたFRP(繊維強化プラスチック)技術を活かし、エアコン室外機を冬の厳しい環境から守る「防雪フードユニット」の開発を進めてまいりました。

 また、エアコンメーカーの知見や経験をとり入れるため、株式会社富士通ゼネラル研究所様より、デザインや装着方法などの関連情報をご提供いただき、この度、「アイスノー・ガード」として商品化いたしました。

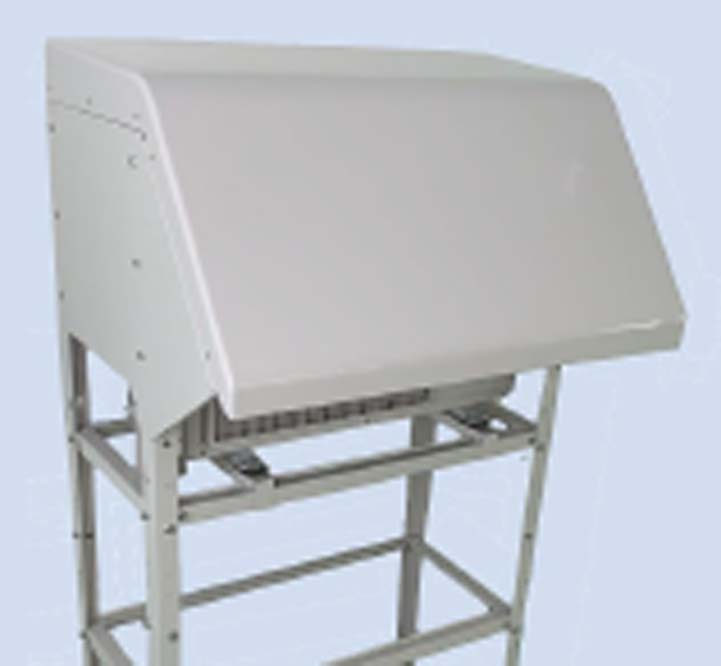

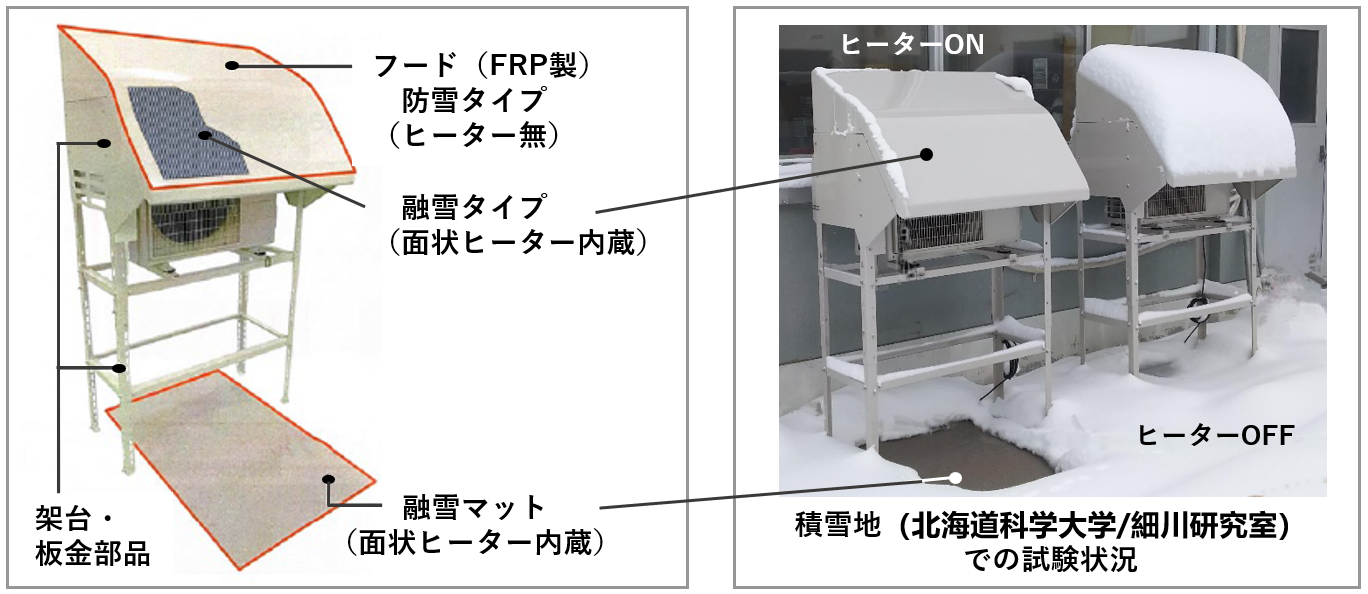

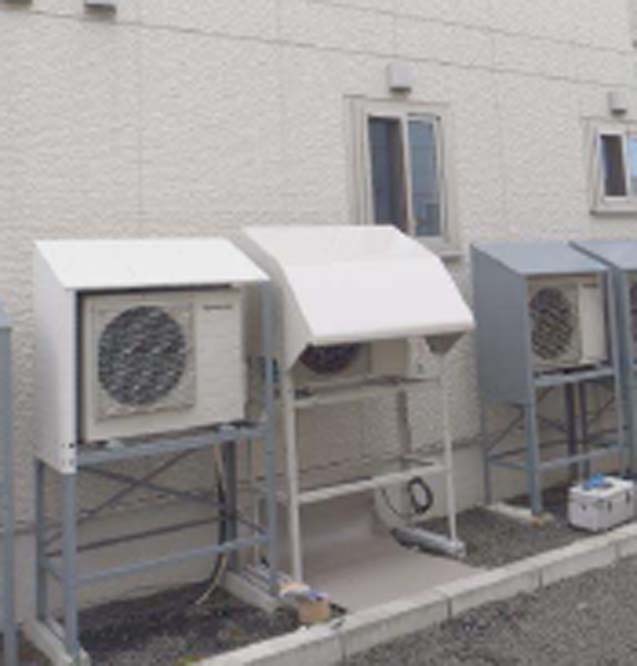

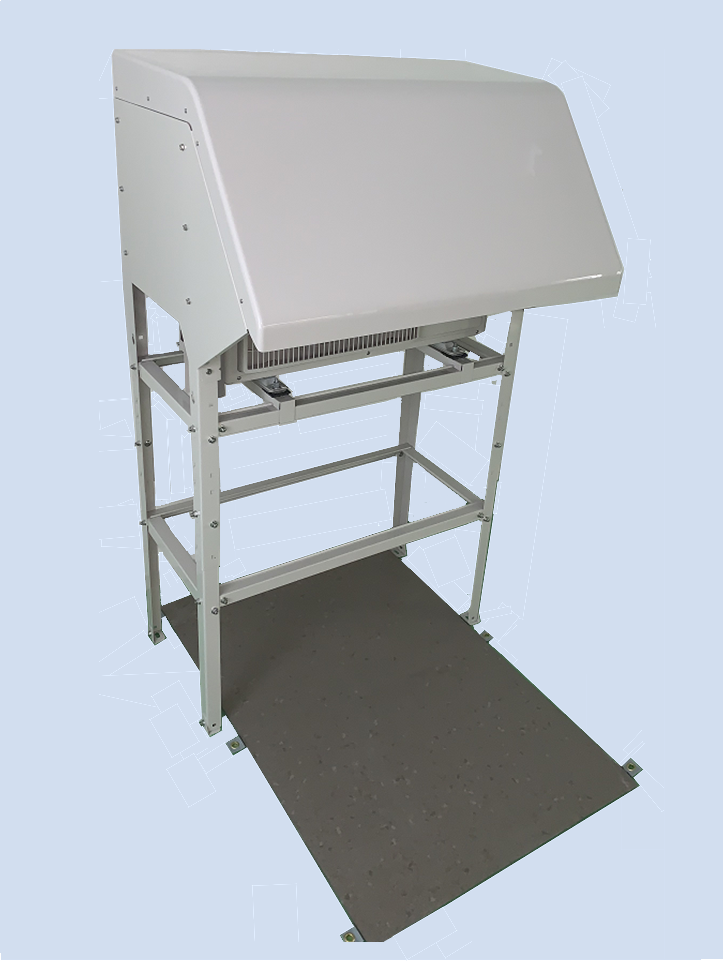

製品紹介

各部をクリックすると詳細が表示されます。

試験

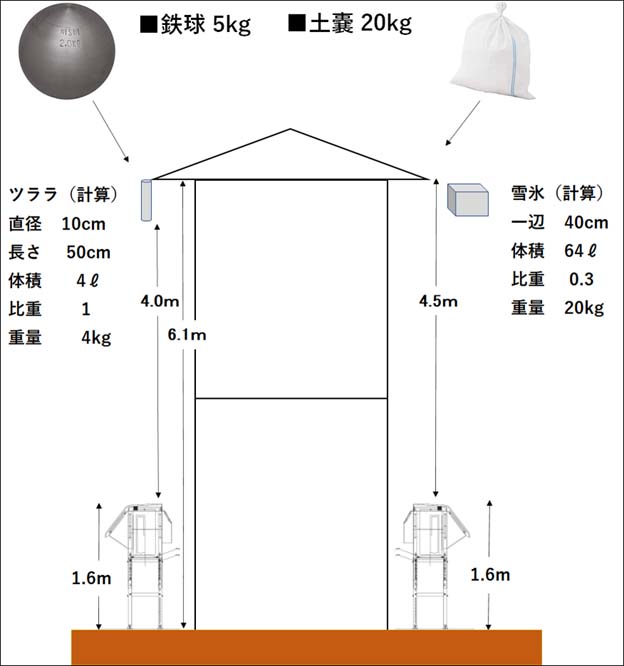

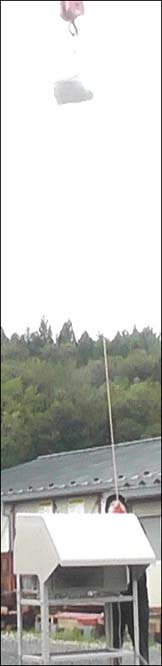

落下実験①【鉄球】ツララを想定
直径 10cm
長さ 50cm
体積 4ℓ
比重 1
重量 4kg
落下実験②【土嚢】雪氷を想定
一辺 40cm
体積 64ℓ
比重 0.3
重量 20kg

落下した鉄球が

衝突の瞬間少したわみ

すぐに復元!


土嚢が落下すると

一瞬、大きくへこむが

無事、復元!


80kgの重しをのせても

5mmたわむだけ。

※結果はあくまで社内試験によるもので、落下物の重量、大きさ、衝突の仕方、衝突箇所によっては破損する恐れがあります。

仕様


外観
品名 標準タイプ ワイドタイプ 標準タイプ+
架台セット
ワイドタイプ+
架台セット
型番 MAG-01-N MAG-01-W MAG-01-NK MAG-01-WK
外形(mm) 幅920
奥行860
高さ1100
幅990
奥行860
高さ1100
幅920
奥行860
高さ1720~2080
幅990
奥行860
高さ1560~1920
重量(kg) 約17 約18 約29 約29
カラー アイボリー
対応室外機サイズ(mm) 幅800
奥行350
高さ450~810
幅865
奥行350
高さ450~810
幅800
奥行350
高さ450~810
幅865
奥行350
高さ450~810
構成 防雪フード、側面カバー(左右)、背面カバー、フード取付用板金部品、ショートサーキット防止材、ボルト・ナット類 防雪フード、側面カバー(左右)、背面カバー、フード取付用板金部品、ショートサーキット防止材、架台板金部品、防振ゴム一式、ボルト・ナット類
材質 防雪フード・背面カバー・側面カバー:ガラス繊維強化プラスチック(GFRP)
各板金部品:亜鉛メッキ鋼板(塗装仕上げ)
ショートサーキット防止材:ポリエチレンフォーム
価格 オープン価格
資料 アイスノー・ガード据付説明書(532KB)
アイスノー・ガードパンフレット(1.22MB)

※仕様は改良のため予告無く変更することがありますので、あらかじめご了承ください。※エアコン室外機との取付調整が必要になります。※設置はできるだけ平坦な場所で、窪みが無い場所に設置してください。※安全のため、架台は家屋壁および地面に固定してください。より耐震性を求められる場合は、市販の転倒防止金具などを併用してください。※金属部分は高耐食加工を施しておりますが、潮風や融雪剤などで腐食する場合があります。※フード上部は若干の傾斜があります。落下の危険がありますので、上に物を置かないでください。

Q&A

※ご不明な点は、お問い合わせいただく前に、一度こちらをご確認ください。
 こちらで解決しない場合は、お問い合わせフォームからご連絡ください。


フードについて

Q.架台に室外機を上下に2台設置する場合、両方とも保護できるか?

吹き込む雪などから保護できるのは、フードやカバーで覆われている上側の室外機のみです。落雪からは両方とも保護することができます。

Q.FRP製品は紫外線に耐えられるか?

夏の強い日差しから室外機を守ることも想定した設計となっており、素材も紫外線に強い樹脂を採用しております。

Q.フードの防音性はどうか?

試験により若干の防音効果を確認しております。しかしながら、機種や設置場所、家屋との距離などによって効果は変動いたします。

Q.他の色はあるか?

現時点ではアイボリーのみ取り扱っております。

Q.既に所有している架台にも取り付けられるか?

サイズや形状、ネジ穴の位置によっては取り付けられる場合もございます。詳しくはお問い合わせください。

架台について

Q.2段置きは可能か?耐荷重は何kgか?

縦に2段置きも可能です。設置可能な室外機の重さは、上下段それぞれ80kg迄です。

Q.わずかに傾斜している場所への設置は可能か?

架台の足先は高さを15mm調整できるようになっております。しかしながら耐震性を考慮し、可能な限り平らで安定した場所に設置してください。

ご注文・アフターサービスについて

Q.注文はどうしたらいいか?

ご注文フォームからご連絡ください。また、パンフレット兼注文用紙によるFAXでのご注文も可能です。

Q.価格や支払い方法を知りたい。

ご注文後に見積書をお送りいたします。価格は見積書に記載されております。支払い方法は現在、銀行振込のみ取り扱っております。

Q.納期はどれくらいかかるか?

受注状況によって変動いたしますので、詳しくはお問い合わせください。

Q.返品は可能か?

原則、返品はお受けできません。ご購入の際はお手持ちの室外機の寸法や、設置場所の広さなどをご確認の上、ご注文下さい。

Q.破損した場合の修理はどうしたらいいか?

まずは設置を行った業者にご相談ください。業者での修理が難しい場合は、お問い合わせフォーム等でご連絡ください。
